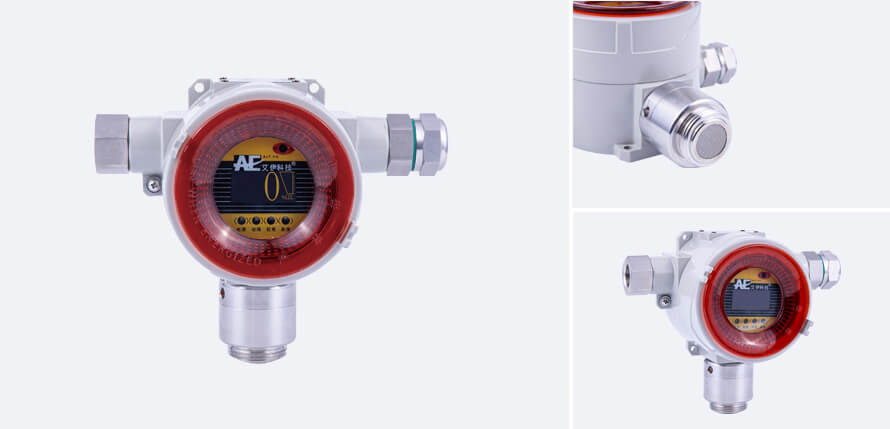

GTQ-R型工业及商业用途点型可燃气体探测器

  • 咨询热线:400-025-9821
  • 产品详情

  • 产品参数

  • 联系我们

产品简介


GTQ-AF110-R(三线制)/GTQ-AF111-R(总线制)红外工业及商业用途点型可燃气体探测器适用于各种工业环境和特殊环境中的可燃气体浓度连续在线检测,仪器采用高性能红外可燃气体传感器,NDIR红外原理检测可燃气体,具有信号稳定,精度高等优点,测量范围为3-100%LEL的点型可燃气体探测器。产品适用于检测爆炸危险区域中碳氢类可燃气体含量。产品采用声光报警一体化设计,可有效预警各类气体泄漏危险;模块化设计,维护方便;产品配有红外遥控器,可实现完全无开盖操作。IP66防护等级可适用于各类恶劣场合。


NDIR红外原理优势

当某物质受到红外光束照射时,该物质的分子就会吸收一部分红外光能并转换为另一种能量,即分子的振动和转动能量。在吸收过程中,分子的振动频率与分子的特性有关,红外光束只是在这些频率对应的波长外被吸收。特定的物质会吸收特定波长的红外光,浓度的大小决定了吸收红外光的多少。所以,根据气体所吸收的红外波段可以判定气体种类;根据该气体对该波段的红外电磁波能量的吸收量判定气体浓度。红外原理相比于催化燃烧原理,有以下优势:


1.寿命长:因为红外传感器检测气体时没有介质损耗,一般寿命取决于红外光源的寿命,远高于催化燃烧原理。

2.不中毒:催化燃烧式可燃气体报警仪在含有硅化物、硫化物等元素的环境中极其容易中毒失效,而红外可燃气体探测器则不受影响。

3.不需要氧气:红外传感器是检测气体物理量的变化,不会出现因环境中低氧导致检测数值偏低的现象。

4.选择性好:只对碳氢类可燃气体有反应。

5.测量范围宽:检测气体的范围可以达到3~100%vol,且不会出现大浓度冲击导致的传感器损坏现象。



产品特点



  • 选用高性能传感器,快速响应,更加安全可靠

  • 大光圈声光报警、数值显示一体化设计

  • 模块化设计,各部件插拔更换,维护简单方便

  • 不锈钢+铝合金材质,整表防护等级达IP66,可适用于环境恶劣工况

  • 高亮度OLED显示屏,LED状态指示灯,显示信息丰富

  • 内置低报、高报、故障三个开关量,可实现多级连锁

  • 全中文菜单,红外遥控操作,无需现场开盖

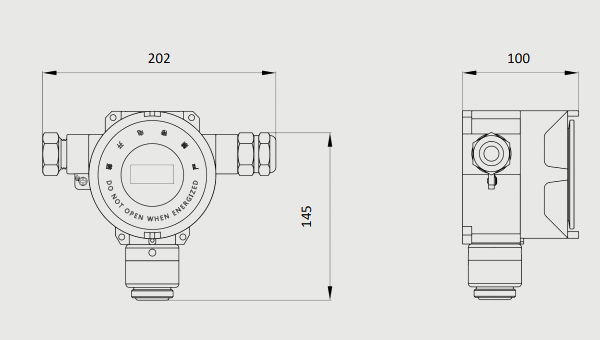

产品尺寸

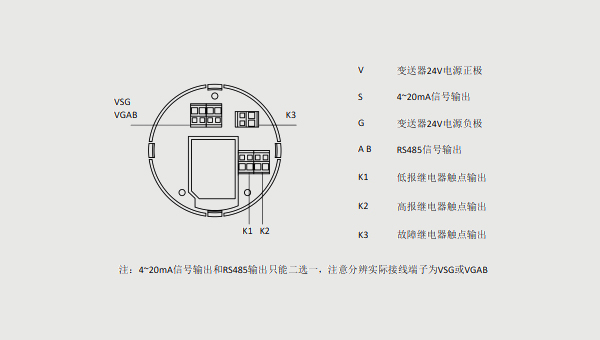

产品接线

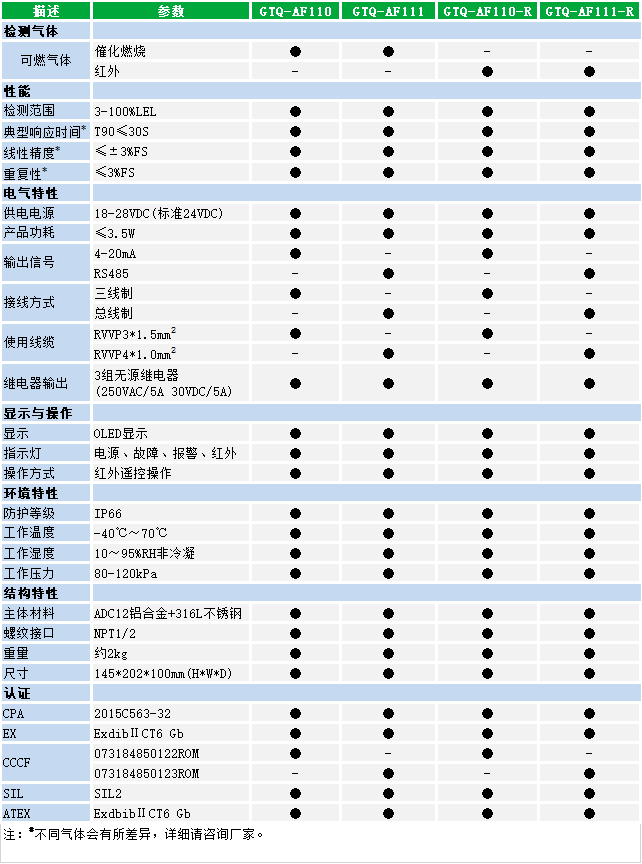

技术参数


描述参数GTQ-AF110-RGTQ-AF111-R
检测气体


可燃气体红外
性能


检测范围3-100%LEL
典型响应时间*T90≤30S
线性精度*≤±3%FS
重复性*≤3%FS
电气特性


供电电源18-28VDC(标准24VDC)
产品功耗≤3.5W
输出信号4-20mA-
RS485-
接线方式三线制-
总线制-
使用线缆RVVP3*1.0mm2-
RVVP4*1.0mm2-
继电器输出3组无源继电器(250VAC/5A 30VDC/5A)
显示与操作


显示OLED显示
指示灯电 源、故 障、低报、高报
操作方式红外遥控操作
环境特性


防护等级IP66
工作温度-40℃~70℃
工作湿度10~95%RH非冷凝
工作压力80-120kPa
结构特性


主体材料ADC12铝合金+316L不锈钢
螺纹接口NPT1/2
重量约2kg
尺寸145*202*100mm(H*W*D)
注:不同气体产品可能存在差异,详情咨询厂家。
