可燃气体报警器总线制接线应该避免哪些坑?
文章出处:南京艾伊科技有限公司 人气:-发表时间:2020-05-21 08:50:00
可燃气体报警器有便携式和固定式两种类型,便携式可燃气体报警器使用方便开机即用,而固定式可燃气体探测器因为要配置电源或者上传信号所以需要接线后方可使用。接下来艾伊科技就为您详细介绍固定式可燃气体报警器的接线问题。

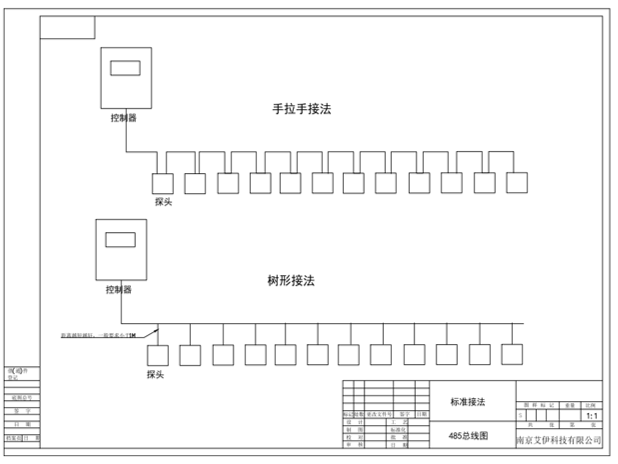

可燃气体报警器总线制接线方式:

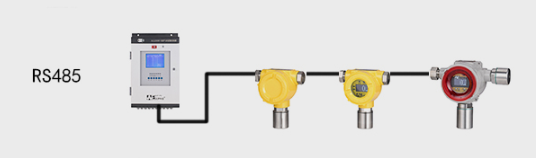

总线制的仪表主要有4条主线即:2根电源线+2根信号线,信号为RS485信号,把所有探测器全部接到报警控制器上面,可燃气体探测器为编码型。按端子标识接线即可。注意:如果距离较远可根据现场情况适当安装24V电源。布线时尽量远离有强电等干扰的地方。
接线注意事项:
1、RS485信号不可以和220v强电一起走线,
2、RS485信号线应使用四芯屏蔽线布线
3、RS485布线应借助集线器和中继器设置成星型接线与树形接线
4、RS485布线必须要接地
